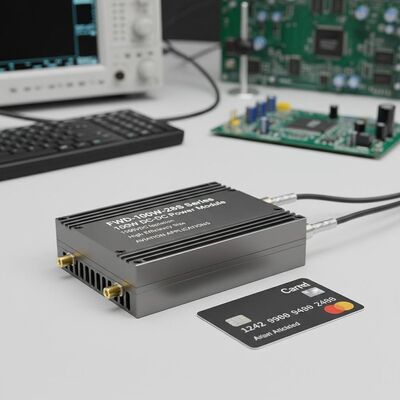

FWD-100W-28S Serie 100W DC-DC Power Module con isolamento 1500VDC Dimensioni ultracompatte e elevata efficienza per applicazioni aeronautiche

Luogo di origine	Cina
Marca	Forward
Numero di modello	Serie FWD-100W-28S
Quantità di ordine minimo	1
Tempi di consegna	5-8 giorni lavorativi
Termini di pagamento	L/C,T/T
Capacità di alimentazione	10000/anno

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete qualche problema, offriamo assistenza online 24 ore su 24.

Dettagli

Ingresso (VCC)	16~40V	Misurare	35,4 × 25,1 × 12,7 mm
Ciclo di temperatura	-55～ + 125℃, 10 volte	Peso	31 g
Metodo di raffreddamento	Convezione,raffreddamento ad aria forzata,conduzione	Protezione	A prova d'umidità, a prova di nebbia salina, a prova di muffa
Evidenziare	Modulo di potenza di isolamento 1500VDC , Modulo di alimentazione CC-CC di dimensioni ultracompatte , Modulo di potenza ad alta efficienza

Lasciate un messaggio

Descrizione di prodotto

FWD-100W-28S Serie 100W DC-DC Power Module

Modulo di alimentazione DC-DC ultra-compatto in mattoni 1/16 con isolamento 1500VDC, progettato per applicazioni militari e aeronautiche.

Caratteristiche chiave

Alta efficienza: fino al 90,3%
Potenza massima di uscita: 100 W
Isolamento di ingresso/uscita: 1500VDC
Dimensioni: 35,4 × 25,1 × 12,7 mm
Alta affidabilità: nessun condensatore elettrolitico interno in alluminio o tantalio
Protezione completa: protezione contro la corrente, la tensione e il cortocircuito
Applicazioni: Ricerca militare, controllo industriale, radar, controllo del fuoco, sistemi missilistici e di comunicazione

Specificativi del modello

Modello	Input (VDC)	Cdc di uscita	corrente di uscita	Ripple Vp-p	Efficienza	Dimensione
WBDC100W-28S3R3	16-40V	3.3V	20A	80 mV	88%	35.4 x 25.1 x 12.7
WBDC100W-28S05	16-40V	5V	20A	80 mV	88%	35.4 x 25.1 x 12.7
WBDC100W-28S08	16-40V	8V	125A	100 mV	89%	35.4 x 25.1 x 12.7
WBDC100W-28S012	16-40V	12V	8.33A	100 mV	900,3%	35.4 x 25.1 x 12.7
WBDC100W-28S15	16-40V	15V	6.66A	100 mV	90%	35.4 x 25.1 x 12.7
WBDC100W-28S24	16-40V	24V	4.16A	150 mV	90%	35.4 x 25.1 x 12.7
WBDC100W-28S28	16-40V	28V	3.57A	150 mV	89%	35.4 x 25.1 x 12.7
WBDC100W-28S32	16-40V	32 V	3.12A	100 mV	89%	35.4 x 25.1 x 12.7
WBDC100W-28S36	16-40V	36 V	2.77A	200 mV	89%	35.4 x 25.1 x 12.7

Note importanti

Tutti i dati sono sottoposti a prova a +25°C, salvo diversa indicazione, in condizioni di ingresso/uscita nominale, carico pieno e carico resistivo puro.

Contattaci per i requisiti di uscita di tensione personalizzati.

I modelli con "N" postfix indicano logica negativa, configurazione flange-R.

Regole di denominazione del suffisso più M (attivazione a -55 gradi): N-R-M

Parametri di input

Parametro di ingresso	Commento	Min.	Tipico	Max.	Unità
Intervallo di tensione di ingresso	28Vin	16	28	40	VDC
tensione di sovraccarico di ingresso	Transiente (1s)			50	VDC
Accendere la tensione		14	15	16	VDC
Spegnere la tensione		13	14	15	VDC
Nessuna corrente di ingresso di carico	Uscita senza carico 48Vin		110		mA
Filtraggio di ingresso/uscita	π tipo	Multilivello

Abilitazione logica: logica positiva - accensione (abilitazione pin aperto), spegnimento (abilitazione pin cortocircuito)
Logica negativa - Disattivare (Abilitare pin aperto), Accendere (Abilitare pin cortocircuito)

Specificativi generali

Specificità generale	Commento	Min.	Tipico	Max.	Unità
Tensione di isolamento di ingresso/uscita		1500			VDC
Tensione di ingresso/isolamento dell'alloggiamento		1500			VDC
Voltaggio di uscita/isolamento dell'alloggiamento		500			VDC
Resistenza dell'isolamento	DC500V	100			MΩ
Frequenza di cambio		200	320	4000	KHz
Temperatura di funzionamento		- Quaranta.		100	°C
Temperatura di conservazione		- 55		125	°C
Protezione	Protezione dall'umidità, da spruzzo di sale, da muffe
Dimensione		35.4 × 25.1 × 12.7			mm
Metodo di raffreddamento	Convezione, raffreddamento forzato dell'aria, conduzione
Peso		31			g

Norme di prova di selezione

Progetto di prova	Metodo	Condizione di prova	Grado industriale	Grado militare
Ispezione visiva interna	GJB548B, 2017.1		100%	100%
Immagazzinamento ad alta temperatura	GJB150.3A	+125°C, 48 ore		100%
Immagazzinamento a bassa temperatura	GJB150.3A	-55°C, 48 ore		100%
Ciclo di temperatura	GJB548B, 1010.1	-55 ̊+125°C, 10 volte		100%
Prova di tensione intermedia	-	Tc = +25°C		100%
Combustione		Tc = +85°C, 48 ore	Controllo casuale	100%
Prova elettrica finale	Specifica del prodotto	-40°C, +25°C, +85°C (Tc)	100%	100%
Ispezione visiva esterna	GJB548B, 2009.1		100%	100%

Dimensioni fisiche

Dimensioni: 33,2 mm (lunghezza) × 22,8 mm (larghezza) × 9,1 mm (altezza)

Diagramma di configurazione del pin

Configurazione del pin

Pin	Il simbolo	Funzione
1	Vi-	Input negativo
2	Classificazione	Termine di controllo
3	Vi+	Input positivo
4	Vo+	Risultato positivo
5	S+	Sensore finale positivo
6	Trim	Fine di regolazione della tensione
7	- Cosa?	Sensore di fine negativo
8	Vo-	Prodotto negativo
