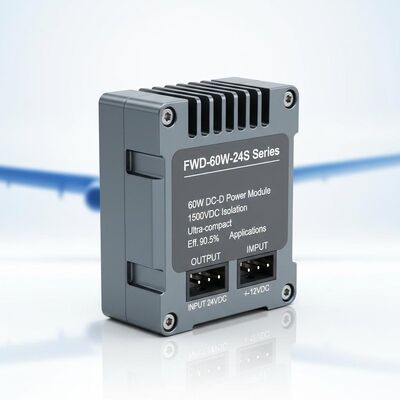

FWD-60W-24S Serie 60W DC-DC Power Module con isolamento 1500VDC, dimensioni ultra-compatte e alta efficienza 90,5% per applicazioni aeronautiche

  • FWD-60W-24S Series 60W DC-DC Power Module with 1500VDC Isolation, Ultra-compact Size, and High Efficiency 90.5% for Aviation Applications
  • FWD-60W-24S Series 60W DC-DC Power Module with 1500VDC Isolation, Ultra-compact Size, and High Efficiency 90.5% for Aviation Applications
Luogo di origine Cina
Marca Forward
Numero di modello Serie FWD-60W-24S
Quantità di ordine minimo 1
Tempi di consegna 5-8 giorni lavorativi
Termini di pagamento L/C, T/T
Capacità di alimentazione 10000/anno
Dettagli
Ingresso (VCC) 9~40V Misurare 35,4 × 25,1 × 12,7 mm
Ciclo di temperatura -55～ + 125℃, 10 volte peso 31 g
metodo di raffreddamento Convezione,raffreddamento ad aria forzata,conduzione Protezione A prova d'umidità, a prova di nebbia salina, a prova di muffa
Evidenziare

Modulo di alimentazione DC-DC 1500VDC

,

Modulo di alimentazione CC-CC di dimensioni ultracompatte

,

Modulo di alimentazione CC-DC per applicazioni aeronautiche
Lasciate un messaggio
Descrizione di prodotto
Modulo di alimentazione a corrente continua di serie 60W FWD-60W-24S
FWD-60W-24S Serie 1/16 BRICK POWER SERIES 60W DC-DC POWER MODULE con isolamento 1500VDC e design ultra-compatto per applicazioni aeree esigenti.
Caratteristiche chiave
  • Alta efficienza: 90,5%
  • Potenza massima di uscita: fino a 60 W
  • Isolamento di ingresso/uscita: 1500VDC
  • Dimensioni ultracompatte: 35,4 × 25,1 × 12,7 mm
  • Alta affidabilità: assenza di condensatori elettrolitici interni in alluminio e tantallo
  • Protezione da sovraccarico, sovravolta e cortocircuito
  • Applicazioni: sistemi di controllo industriale, radar, controllo del fuoco, missili, sistemi di comunicazione
Specificativi del modello
Modello Input (VDC) Cdc di uscita corrente di uscita Ripple Vp-p Efficienza Dimensione
WBDC60W-24S3R3 9-40V 3.3V 12A 80 mV 870,5% 35.4*25.1*12.7
WBDC60W-24S05 9-40V 5V 12A 80 mV 88% 35.4*25.1*12.7
WBDC60W-24S06 9-40V 6V 10A 80 mV 88% 35.4*25.1*12.7
WBDC60W-24S08 9-40V 8V 7.5A 100 mV 89% 35.4*25.1*12.7
WBDC60W-24S12 9-40V 12V 5A 100 mV 900,5% 35.4*25.1*12.7
WBDC60W-24S15 9-40V 15V 4A 100 mV 90% 35.4*25.1*12.7
WBDC60W-245S24 9-40V 24V 2.5A 100 mV 880,5% 35.4*25.1*12.7
WBDC60W-24S28 9-40V 28V 2.14A 100 mV 880,5% 35.4*25.1*12.7
WBDC60W-24S32 9-40V 32 V 1.87A 200 mV 89% 35.4*25.1*12.7
WBDC60W-24S36 9-40V 36 V 1.66A 200 mV 89% 35.4*25.1*12.7
WBDC60W-24S48 9-40V 48 V 1.25A 200 mV 880,5% 35.4*25.1*12.7
Tutti i dati sono sottoposti a prova a +25°C, salvo diversa indicazione, in condizioni di ingresso/uscita nominale, carico pieno e carico resistivo puro.
Contattaci per i requisiti di uscita di tensione personalizzati.
I modelli con "N" postfix indicano logica negativa, configurazione flange-R.
Regole di denominazione del suffisso più M (attivazione a -55 gradi): N-R-M
Parametri di input
Parametro di ingresso Commento Min. Tipico Max. Unità
Intervallo di tensione di ingresso 24Vin 9 24 40 VDC
tensione di sovraccarico di ingresso Transiente (1s)

50 VDC
Accendere la tensione
7.6 8.2 9 VDC
Spegnere la tensione
6.7 7 8 VDC
Nessuna corrente di ingresso di carico Uscita senza carico 24Vin
65
mA
Filtraggio di ingresso/uscita π tipo
Multilivello

Abilitare la logica Logica positiva: Alimentazione (Abilita pin aperto), Alimentazione (Abilita pin cortocircuito)
Logica negativa: Disattivare (Abilitare pin aperto), Accendere (Abilitare pin cortocircuito)



Specificativi generali
Specificità generale Commento Min. Tipico Max. Unità
Tensione di isolamento di ingresso/uscita
1500

VDC
Tensione di ingresso/isolamento dell'alloggiamento
1500

VDC
Voltaggio di uscita/isolamento dell'alloggiamento
500

VDC
Resistenza dell'isolamento DC500V 100

MΩ
Frequenza di cambio
240 330 350 KHz
Temperatura di funzionamento
- Quaranta.
100 °C
Temperatura di conservazione
- 55
125 °C
Protezione Protezione dall'umidità, da spruzzo di sale, da muffe



Dimensione

35.4 * 25.1 * 12.7
mm
Metodo di raffreddamento Convezione, raffreddamento forzato dell'aria, conduzione



Peso

31
g
Norme di prova di selezione
Progetto di prova Metodo Condizione di prova Grado industriale Grado
Ispezione visiva interna GJB548B, 2017.1
100% 100%
Immagazzinamento ad alta temperatura GJB150.3A +125°C, 48 ore
100%
Immagazzinamento a bassa temperatura GJB150.3A -55°C, 48 ore
100%
Ciclo di temperatura GJB548B, 1010.1 -55 ̊+125°C, 10 volte
100%
Prova di tensione intermedia - Tc = +25°C
100%
Combustione
Tc = +85°C, 48 ore Controllo casuale 100%
Prova elettrica finale Specifica del prodotto -40°C, +25°C, +85°C (Tc) 100% 100%
Ispezione visiva esterna GJB548B, 2009.1
100% 100%
Dimensioni fisiche
Dimensioni: 33,2 mm (lunghezza) × 22,8 mm (larghezza) × 9,1 mm (altezza)
FWD-60W-24S Serie 60W DC-DC Power Module con isolamento 1500VDC, dimensioni ultra-compatte e alta efficienza 90,5% per applicazioni aeronautiche 0
Configurazione del pin
Pin Il simbolo Funzione
1 Vi- Input negativo
2 Classificazione Termine di controllo
3 Vi+ Input positivo
4 Vo+ Risultato positivo
5 S+ Sensore finale positivo
6 Trim Fine di regolazione della tensione
7 - Cosa? Sensore di fine negativo
8 Vo- Prodotto negativo
