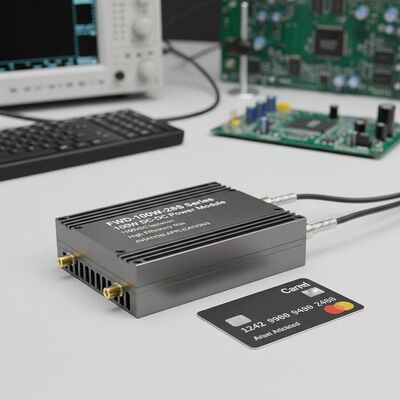

Modulo di alimentazione DC-DC serie FWG-100W-28S da 100W con isolamento 1500VDC e dimensioni ultracompatte per applicazioni aeronautiche

  • FWD-100W-28S Series 100W DC-DC Power Module with 1500VDC Isolation and Ultra-compact Size for Aviation Applications
  • FWD-100W-28S Series 100W DC-DC Power Module with 1500VDC Isolation and Ultra-compact Size for Aviation Applications
Luogo di origine Cina
Marca Forward
Numero di modello Serie FWD-100W-28S
Quantità di ordine minimo 1
Tempi di consegna 5-8 giorni lavorativi
Termini di pagamento L/C,T/T
Capacità di alimentazione 10000/anno
Dettagli
Ingresso (VCC) 16~40V Misurare 35,4 × 25,1 × 12,7 mm
Ciclo di temperatura -55～ + 125℃, 10 volte peso 31 g
metodo di raffreddamento Convezione,raffreddamento ad aria forzata,conduzione Protezione A prova d'umidità, a prova di nebbia salina, a prova di muffa
Evidenziare

FWD-100W-28S Aviazione DC-DC

,

Modulo di alimentazione DC-DC per aviazione

,

Modulo DC-DC per aviazione da 100W
Lasciate un messaggio
Descrizione di prodotto

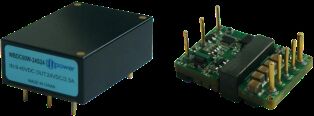

Serie FWD-100W-28S 1/16 BRICK POWER SERIE 60W MODULO DI POTENZA DC-DC
Caratteristiche principali
  • Alta efficienza: 90,3%
  • Potenza di uscita massima: fino a 100W
  • Isolamento ingresso/uscita: 1500VDC
  • Dimensioni ultra-compatte: 35,4 * 25,1 * 12,7 mm
  • Alta affidabilità: Nessun condensatore elettrolitico interno in alluminio e tantalio
  • Protezione da sovracorrente, sovratensione e cortocircuito
  • Applicazioni: Controllo industriale, radar, controllo del fuoco, sistemi avionici, sistemi di comunicazione
Specifiche del modello
Modello Ingresso (VDC) Uscita (VDC) Corrente di uscita Ripple Vp-p Efficienza Dimensioni
WBDC100W-28S3R3 16-40V 3,3V 20A 80mV 88% 35,4*25,1*12,7
WBDC100W-28S05 16-40V 5V 20A 80mV 88% 35,4*25,1*12,7
WBDC100W-28S08 16-40V 8V 125A 100mV 89% 35,4*25,1*12,7
WBDC100W-28S012 16-40V 12V 8,33A 100mV 90,3% 35,4*25,1*12,7
WBDC100W-28S15 16-40V 15V 6,66A 100mV 90% 35,4*25,1*12,7
WBDC100W-28S24 16-40V 24V 4,16A 150mV 90% 35,4*25,1*12,7
WBDC100W-28S28 16-40V 28V 3,57A 150mV 89% 35,4*25,1*12,7
WBDC100W-28S32 16-40V 32V 3,12A 100mV 89% 35,4*25,1*12,7
WBDC100W-28S36 16-40V 36V 2,77A 200mV 89% 35,4*25,1*12,7
Note importanti
Tutti i dati sono testati a +25°C se non diversamente specificato, sotto ingresso/uscita nominale, pieno carico e carico resistivo puro.
Contattateci per requisiti di tensione di uscita personalizzati.
I modelli con suffisso "N" indicano logica negativa, configurazione flangia-R.
Regole di denominazione del suffisso plus-M (attivazione -55 gradi): N-R-M
Parametri di ingresso
Parametro di ingresso Note Min Tipico Max Unità
Intervallo di tensione di ingresso 28Vin 16 28 40 VDC
Tensione di picco di ingresso Transiente (1s)

50 VDC
Tensione di accensione
14 15 16 VDC
Tensione di spegnimento
13 14 15 VDC
Corrente di ingresso a vuoto Uscita a vuoto 48Vin
110
mA
Filtraggio ingresso/uscita Tipo π Multi-livello
Logica di abilitazione Logica positiva: Accensione (pin Enable aperto), Spegnimento (pin Enable cortocircuitato)
Logica negativa: Spegnimento (pin Enable aperto), Accensione (pin Enable cortocircuitato)

Specifiche generali
Specifiche generali Note Min Tipico Max Unità
Tensione di isolamento ingresso/uscita
1500

VDC
Tensione di isolamento ingresso/alloggiamento
1500

VDC
Tensione di isolamento uscita/alloggiamento
500

VDC
Resistenza di isolamento DC500V 100

MΩ
Frequenza di commutazione
200 320 4000 kHz
Temperatura di lavoro
-40
100 °C
Temperatura di stoccaggio
-55
125 °C
Protezione Impermeabile, resistente alla nebbia salina, antimuffa

Dimensioni
35,4 * 25,1 * 12,7 mm
Metodo di raffreddamento Convezione, raffreddamento ad aria forzata, conduzione

Peso
31 g
Standard di test di selezione
Progetto di test Metodo Condizione di test Grado industriale Grado
Ispezione visiva interna GJB548B, 2017.1
100% 100%
Stoccaggio ad alta temperatura GJB150.3A +125°C, 48h
100%
Stoccaggio a bassa temperatura GJB150.3A -55°C, 48h
100%
Ciclo di temperatura GJB548B, 1010.1 -55～+125°C, 10 volte
100%
Test di tensione intermedia - Tc = +25°C
100%
Burn-in
Tc = +85°C, 48h Controllo casuale 100%
Test elettrico finale Specifiche del prodotto -40°C, +25°C, +85°C (Tc) 100% 100%
Ispezione visiva esterna GJB548B, 2009.1
100% 100%
Dimensioni fisiche
Dimensioni: 33,2 mm (lunghezza) * 22,8 mm (larghezza) * 9,1 mm (altezza)
Modulo di alimentazione DC-DC serie FWG-100W-28S da 100W con isolamento 1500VDC e dimensioni ultracompatte per applicazioni aeronautiche 0
Configurazione pin
Pin Simbolo Funzione
1 Vi- Ingresso negativo
2 EN Fine controllo
3 Vi+ Ingresso positivo
4 Vo+ Uscita positiva
5 S+ Fine di rilevamento positivo
6 Trim Fine di regolazione della tensione
7 S- Fine di rilevamento negativo
8 Vo- Uscita negativa
