Modulo di alimentazione DC DC della serie 28S a prova di umidità 100W con isolamento 1500VDC di dimensioni ultra compatte

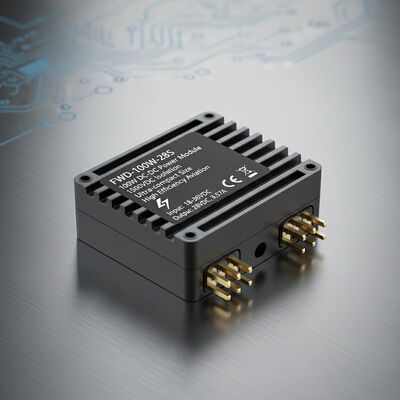

  • 31g Moisture Proof FWD 100W 28S Series DC DC Power Module With 1500VDC Isolation Ultra Compact Size Designed Aviation Applications
  • 31g Moisture Proof FWD 100W 28S Series DC DC Power Module With 1500VDC Isolation Ultra Compact Size Designed Aviation Applications
Luogo di origine Cina
Marca Forward
Numero di modello Serie FWD-100W-48S
Quantità di ordine minimo 1
Tempi di consegna 5-8 giorni lavorativi
Termini di pagamento L/C,T/T
Capacità di alimentazione 10000/anno
Dettagli
Ingresso (VCC) 36~75V Misurare 35,4 × 25,1 × 12,7 mm
Ciclo di temperatura -55～ + 125℃, 10 volte peso 31 g
metodo di raffreddamento Convezione,raffreddamento ad aria forzata,conduzione Protezione A prova d'umidità, a prova di nebbia salina, a prova di muffa
Evidenziare

Modulo di alimentazione DC DC per applicazioni aeronautiche

,

1500VDC Modulo di alimentazione a corrente continua

,

Modulo di alimentazione a corrente continua della serie 28S
Lasciate un messaggio
Descrizione di prodotto
Serie FWD-100W-48S 1/16 BRICK POWER SERIE MODULO DI POTENZA DC-DC DA 60W
Caratteristiche principali
  • Alta efficienza: 90,5%
  • Potenza di uscita massima: fino a 100W
  • Isolamento ingresso/uscita: 1500VDC
  • Dimensioni ultra-compatte: 35,4 * 25,1 * 12,7 mm
  • Alta affidabilità: nessun condensatore elettrolitico interno in alluminio e tantalio
  • Protezione da sovracorrente, sovratensione e cortocircuito
  • Applicazioni: controllo industriale, radar, controllo del fuoco, sistemi avionici, sistemi di comunicazione
Specifiche del modello
Modello Ingresso (VDC) Uscita (VDC) Corrente di uscita Ripple Vp-p Efficienza Dimensioni
WBDC100W-48S05 36-75V 5V 16A 80mV 88% 35,4*25,1*12,7
WBDC100W-48S12 36-75V 12V 8,33A 100mV 89,5% 35,4*25,1*12,7
WBDC100W-48S15 36-75V 15V 6,66A 100mV 90,5% 35,4*25,1*12,7
WBDC100W-485S24 36-75V 24V 4,16A 150mV 89% 35,4*25,1*12,7
WBDC100W-48S28 36-75V 28V 3,57A 150mV 89% 35,4*25,1*12,7
Note importanti
Tutti i dati sono testati a +25°C se non diversamente specificato, sotto ingresso/uscita nominale, pieno carico e carico puramente resistivo.
Contattateci per requisiti di tensione di uscita personalizzati.
I modelli con suffisso "N" indicano logica negativa, configurazione flangia-R.
Regole di denominazione del suffisso plus-M (attivazione a -55 gradi): N-R-M
Parametri di ingresso
Parametro di ingresso Note Min Tipico Max Unità
Intervallo di tensione di ingresso 48Vin 36 48 75 VDC
Tensione di picco in ingresso Transiente (1s)

80 VDC
Tensione di accensione

33,6
VDC
Tensione di spegnimento

33,1
VDC
Corrente di ingresso a vuoto Uscita a vuoto 24Vin
110
mA
Filtro ingresso/uscita Tipo π
Multilivello
Logica di abilitazione Logica positiva: Accensione (pin di abilitazione aperto), Spegnimento (pin di abilitazione cortocircuitato)
Logica negativa: Spegnimento (pin di abilitazione aperto), Accensione (pin di abilitazione cortocircuitato)

Specifiche generali
Specifiche generali Note Min Tipico Max Unità
  Ingresso/Uscita 1500     VDC
Tensione di isolamento
  Ingresso/involucro esterno 1500     VDC
  Uscita/involucro esterno 500     VDC
Resistenza di isolamento DC500V 100     MΩ
Frequenza di commutazione   200 320 400 KHz
Temperatura operativa   -40   100 Proprietà protettive
Temperatura di stoccaggio -55   125   °C Proprietà protettive
Resistente all'umidità, alla nebbia salina e alla muffa Dimensioni esterne
35,4 × 25,1 × 12,7 (L×W ×H) mm Metodo di raffreddamento
Raffreddamento per convezione, aria forzata, conduzione Peso
31 g Standard di test di selezione
Progetto di test
Metodo Condizione di test Grado industriale Grado Ispezione visiva interna
GJB548B, 2017.1 100%
Dimensioni fisiche Dimensioni fisiche
GJB150.3A -55°C, 48h 100%
Dimensioni fisiche
GJB150.3A -55°C, 48h 100%
Dimensioni fisiche
GJB548B, 1010.1 -55～+125°C, 10 volte 100%
Dimensioni fisiche
- Tc = +25°C 100%
Dimensioni fisiche
Tc = +85°C, 48h
Controllo casuale 100% Dimensioni fisiche
Specifiche del prodotto -40°C, +25°C, +85°C (Tc) 100% Dimensioni fisiche Dimensioni fisiche
GJB548B, 2009.1 100%
Dimensioni fisiche Dimensioni fisiche
Dimensioni: 33,2 mm (lunghezza) * 22,8 mm (larghezza) * 9,1 mm (altezza)
Configurazione pin
Modulo di alimentazione DC DC della serie 28S a prova di umidità 100W con isolamento 1500VDC di dimensioni ultra compatte 0
Pin
Simbolo Funzione 1
Vi- Ingresso negativo 2
EN Fine controllo 3
Vi+ Ingresso positivo 4
Vo+ Uscita positiva 5
S+ Fine di rilevamento positivo 6
Trim Fine regolazione tensione 7
S- Fine di rilevamento negativo 8
Vo- Uscita negativa
