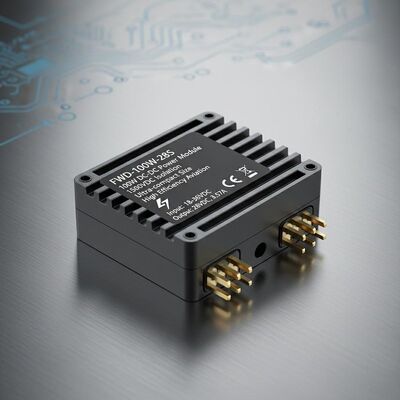

Modulo di alimentazione CC-DC FWD-100W-28S Serie 100W con isolamento 1500VDC e dimensioni ultracompatte per applicazioni aeronautiche ad alta efficienza
| Luogo di origine | Cina |
|---|---|
| Marca | Forward |
| Numero di modello | Serie FWD-100W-48S |
| Quantità di ordine minimo | 1 |
| Tempi di consegna | 5-8 giorni lavorativi |
| Termini di pagamento | L/C,T/T |
| Capacità di alimentazione | 10000/anno |
Contattatemi per campioni e buoni.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se avete qualche problema, offriamo assistenza online 24 ore su 24.
xDettagli
| Ingresso (VCC) | 36~75V | Misurare | 35,4 × 25,1 × 12,7 mm |
|---|---|---|---|
| Ciclo di temperatura | -55～ + 125℃, 10 volte | Peso | 31 g |
| Metodo di raffreddamento | Convezione,raffreddamento ad aria forzata,conduzione | Protezione | A prova d'umidità, a prova di nebbia salina, a prova di muffa |
| Evidenziare | Modulo di alimentazione DC-DC di isolamento 1500VDC,Modulo di potenza per l'aviazione di dimensioni ultracompatte,Alta efficienza 90 |
||
Descrizione di prodotto

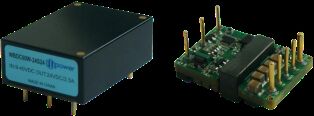

FWD-100W-48S Serie 1/16 BRICK POWER SERIES Modulo di alimentazione CC-DC da 60W
Caratteristiche chiave
- Alta efficienza: 90,5%
- Potenza massima di uscita: fino a 100 W
- Isolamento di ingresso/uscita: 1500VDC
- Dimensioni ultracompatte: 35,4 * 25,1 * 12,7 mm
- Alta affidabilità: assenza di condensatori elettrolitici interni in alluminio e tantallo
- Protezione da sovraccarico, sovravolta e cortocircuito
- Applicazioni: Ricerca militare, controllo industriale, radar, controllo del fuoco, missili, sistemi di comunicazione
Specificativi del modello
| Modello | Input (VDC) | Cdc di uscita | corrente di uscita | Ripple Vp-p | Efficienza | Dimensione |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | di potenza superiore a 300 V | 5V | 16A | 80 mV | 88% | 35.4*25.1*12.7 |
| WBDC100W-48S12 | di potenza superiore a 300 V | 12V | 8.33A | 100 mV | 890,5% | 35.4*25.1*12.7 |
| WBDC100W-48S15 | di potenza superiore a 300 V | 15V | 6.66A | 100 mV | 900,5% | 35.4*25.1*12.7 |
| WBDC100W-485S24 | di potenza superiore a 300 V | 24V | 4.16A | 150 mV | 89% | 35.4*25.1*12.7 |
| WBDC100W-48S28 | di potenza superiore a 300 V | 28V | 3.57A | 150 mV | 89% | 35.4*25.1*12.7 |
Note importanti
Tutti i dati sono sottoposti a prova a +25°C, salvo diversa indicazione, in condizioni di ingresso/uscita nominale, carico pieno e carico resistivo puro.
Contattaci per i requisiti di uscita di tensione personalizzati.
I modelli con "N" postfix indicano logica negativa, configurazione flange-R.
Regole di denominazione del suffisso più M (attivazione a -55 gradi): N-R-M
Parametri di input
| Parametro di ingresso | Commento | Min. | Tipico | Max. | Unità |
|---|---|---|---|---|---|
| Intervallo di tensione di ingresso | 48Vin | 36 | 48 | 75 | VDC |
| tensione di sovraccarico di ingresso | Transiente (1s) | 80 | VDC | ||
| Accendere la tensione | 33.6 | VDC | |||
| Spegnere la tensione | 33.1 | VDC | |||
| Nessuna corrente di ingresso di carico | Uscita senza carico 24Vin | 110 | mA | ||
| Filtraggio di ingresso/uscita | π tipo | Multilivello | |||
| Abilitare la logica | Logica positiva: Alimentazione (Abilita pin aperto), Alimentazione (Abilita pin cortocircuito) Logica negativa: Disattivare (Abilitare pin aperto), Accendere (Abilitare pin cortocircuito) |
||||
Specificativi generali
| Specificativi generali | Commento | Min. | Tipico | Max. | Unità |
| Input/Output | 1500 | VDC | |||
| Voltaggio di isolamento | |||||
| Input/rivestimento esterno | 1500 | VDC | |||
| Prodotto/rivestimento esterno | 500 | VDC | |||
| Resistenza dell'isolamento | DC500 V | 100 | MΩ | ||
| Frequenza di cambio | 200 | 320 | 400 | Khz | |
| Temperatura di funzionamento | - Quaranta. | 100 | °C | ||
| Immagazzinamento temperatura | - 55 | 125 | °C | ||
| Proprietà protettive | Impermeabile all'umidità, resistente agli spruzzi di sale e alla muffa | ||||
| Dimensioni esterne | 35.4 × 25. 1 × 12.7(L ×W × H) | mm | |||
| Metodo di raffreddamento | Convezione, raffreddamento forzato dell'aria, conduzione | ||||
| Peso | 31 | g | |||
| Progetto di prova | Metodo | Condizione di prova | Grado industriale | Grado militare |
|---|---|---|---|---|
| Ispezione visiva interna | GJB548B, 2017.1 | 100% | 100% | |
| Immagazzinamento ad alta temperatura | GJB150.3A | +125°C, 48 ore | 100% | |
| Immagazzinamento a bassa temperatura | GJB150.3A | -55°C, 48 ore | 100% | |
| Ciclo di temperatura | GJB548B, 1010.1 | -55 ̊+125°C, 10 volte | 100% | |
| Prova di tensione intermedia | - | Tc = +25°C | 100% | |
| Combustione | Tc = +85°C, 48 ore | Controllo casuale | 100% | |
| Prova elettrica finale | Specifica del prodotto | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| Ispezione visiva esterna | GJB548B, 2009.1 | 100% | 100% |
Dimensioni fisiche
Dimensione: 33,2 mm (lunghezza) * 22,8 mm (larghezza) * 9,1 mm (altezza)
Configurazione del pin
| Pin | Il simbolo | Funzione |
|---|---|---|
| 1 | Vi- | Input negativo |
| 2 | Classificazione | Termine di controllo |
| 3 | Vi+ | Input positivo |
| 4 | Vo+ | Risultato positivo |
| 5 | S+ | Sensore finale positivo |
| 6 | Trim | Fine di regolazione della tensione |
| 7 | - Cosa? | Sensore di fine negativo |
| 8 | Vo- | Prodotto negativo |
