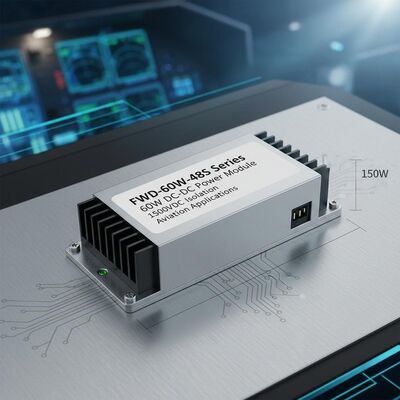

Modulo di alimentazione CC-DC FWD-60W-48S serie 60W con isolamento 1500VDC e dimensioni ultracompatte per applicazioni aeronautiche

Luogo di origine	Cina
Marca	Forward
Numero di modello	Serie FWD-60W-48S
Quantità di ordine minimo	1
Tempi di consegna	5-8 giorni lavorativi
Termini di pagamento	L/C, T/T
Capacità di alimentazione	10000/anno

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete qualche problema, offriamo assistenza online 24 ore su 24.

Dettagli

Ingresso (VCC)	18 ~ 75 V	Misurare	35,4 × 25,1 × 12,7 mm
Ciclo di temperatura	-55～ + 125℃, 10 volte	Peso	31 g
Metodo di raffreddamento	Convezione,raffreddamento ad aria forzata,conduzione	Protezione	A prova d'umidità, a prova di nebbia salina, a prova di muffa
Evidenziare	Potenza di uscita 60W Modulo di alimentazione CC-DC , Modulo di potenza di isolamento 1500VDC , Modulo di potenza per l'aviazione di dimensioni ultracompatte

Lasciate un messaggio

Descrizione di prodotto

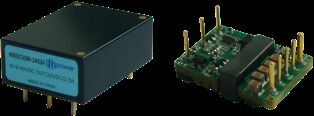

FWD-60W-48S Serie 1/16 BRICK POWER SERIES Modulo di potenza CC-DC da 60W

Caratteristiche chiave

Alta efficienza: 90%
Potenza massima di uscita: fino a 60 W
Isolamento di ingresso/uscita: 1500VDC
Dimensioni ultracompatte: 35,4 * 25,1 * 12,7 mm
Alta affidabilità: assenza di condensatori elettrolitici interni in alluminio e tantallo
Protezione da sovraccarico, sovravolta e cortocircuito
Applicazioni: Ricerca militare, controllo industriale, radar, controllo del fuoco, missili, sistemi di comunicazione

Specificativi del modello

Modello	Input (VDC)	Cdc di uscita	corrente di uscita	Ripple Vp-p	Efficienza	Dimensione
WBDC60W-48S3R3	18 - 75 V	3.3V	12A	80 mV	87%	35.425.112.7
WBDC60W-48S05	18 - 75 V	5V	12A	80 mV	88%	35.425.112.7
WBDC60W-48S06	18 - 75 V	6V	10A	80 mV	88%	35.425.112.7
WBDC60W-48S08	18 - 75 V	8V	7.5A	100 mV	880,50%	35.425.112.7
WBDC60W-48S12	18 - 75 V	12V	5A	100 mV	90%	35.425.112.7
WBDC60W-48S15	18 - 75 V	15V	4A	100 mV	90%	35.425.112.7
WBDC60W-48S24	18 - 75 V	24V	2.5A	100 mV	89%	35.425.112.7
WBDC60W-48S28	18 - 75 V	28V	2.14A	100 mV	89%	35.425.112.7
WBDC60W-48S48	18 - 75 V	48 V	1.25A	200 mV	89%	35.425.112.7

Note importanti

Tutti i dati sono sottoposti a prova a +25°C, salvo diversa indicazione, in condizioni di ingresso/uscita nominale, carico pieno e carico resistivo puro.

Contattaci per i requisiti di uscita di tensione personalizzati.

I modelli con "N" postfix indicano logica negativa, configurazione flange-R.

Regole di denominazione del suffisso più M (attivazione a -55 gradi): N-R-M

Parametri di input

Parametro di ingresso	Commento	Min.	Tipico	Max.	Unità
Intervallo di tensione di ingresso	48Vin	18	48	75	VDC
tensione di sovraccarico di ingresso	Transiente (1s)			80	VDC
Accendere la tensione		16.5	17.2	18	VDC
Spegnere la tensione		16.3	16.7	17	VDC
Nessuna corrente di ingresso di carico	Uscita senza carico 48Vin		50		mA
Filtraggio di ingresso/uscita	π tipo	Multilivello
Abilitare la logica	Logica positiva: Alimentazione (Abilita pin aperto), Alimentazione (Abilita pin cortocircuito) Logica negativa: Disattivare (Abilitare pin aperto), Accendere (Abilitare pin cortocircuito)

Specificativi generali

Specificità generale	Commento	Min.	Tipico	Max.	Unità
Tensione di isolamento di ingresso/uscita		1500			VDC
Tensione di ingresso/isolamento dell'alloggiamento		1500			VDC
Voltaggio di uscita/isolamento dell'alloggiamento		500			VDC
Resistenza dell'isolamento	DC500V	100			MΩ
Frequenza di cambio		280	330	350	KHz
Temperatura di funzionamento		- Quaranta.		100	°C
Temperatura di conservazione		- 55		125	°C
Protezione	Protezione dall'umidità, da spruzzo di sale, da muffe
Dimensione		35.4 * 25.1 * 12.7			mm
Metodo di raffreddamento	Convezione, raffreddamento forzato dell'aria, conduzione
Peso		31			g

Norme di prova di selezione

Progetto di prova	Metodo	Condizione di prova	Grado industriale	Grado militare
Ispezione visiva interna	GJB548B, 2017.1		100%	100%
Immagazzinamento ad alta temperatura	GJB150.3A	+125°C, 48 ore		100%
Immagazzinamento a bassa temperatura	GJB150.3A	-55°C, 48 ore		100%
Ciclo di temperatura	GJB548B, 1010.1	-55 ̊+125°C, 10 volte		100%
Prova di tensione intermedia	-	Tc = +25°C		100%
Combustione		Tc = +85°C, 48 ore	Controllo casuale	100%
Prova elettrica finale	Specifica del prodotto	-40°C, +25°C, +85°C (Tc)	100%	100%
Ispezione visiva esterna	GJB548B, 2009.1		100%	100%

Dimensioni fisiche

Dimensione: 33,2 mm (lunghezza) * 22,8 mm (larghezza) * 9,1 mm (altezza)

Configurazione del pin

Pin	Il simbolo	Funzione
1	Vi-	Input negativo
2	Classificazione	Termine di controllo
3	Vi+	Input positivo
4	Vo+	Risultato positivo
5	S+	Sensore finale positivo
6	Trim	Fine di regolazione della tensione
7	- Cosa?	Sensore di fine negativo
8	Vo-	Prodotto negativo
