Modulo di alimentazione a corrente continua FWD-60W-48S Con isolamento a 1500 VDC Dimensioni ultra compatte Adatte alle applicazioni aeronautiche

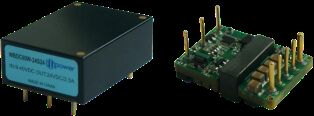

  • FWD-60W-48S DC Power Module Offering 1500 VDC Isolation Ultra Compact Size Suitable for Aviation Applications
Luogo di origine Cina
Marca Forward
Numero di modello Serie FWD-60W-48S
Quantità di ordine minimo 1
Tempi di consegna 5-8 giorni lavorativi
Termini di pagamento L/C, T/T
Capacità di alimentazione 10000/anno
Dettagli
Ingresso (VCC) 18 ~ 75 V Misurare 35,4 × 25,1 × 12,7 mm
Ciclo di temperatura -55～ + 125℃, 10 volte peso 31 g
metodo di raffreddamento Convezione,raffreddamento ad aria forzata,conduzione Protezione A prova d'umidità, a prova di nebbia salina, a prova di muffa
Evidenziare

Modulo di alimentazione DC DC da 60 Watt

,

Modulo di alimentazione DC DC per applicazioni aeronautiche
Lasciate un messaggio
Descrizione di prodotto
FWD-60W-48S Serie 1/16 BRICK POWER SERIES Modulo di potenza CC-DC da 60W
Caratteristiche chiave
  • Alta efficienza: 90%
  • Potenza massima di uscita: fino a 60 W
  • Isolamento di ingresso/uscita: 1500VDC
  • Dimensioni ultracompatte: 35,4 * 25,1 * 12,7 mm
  • Alta affidabilità: assenza di condensatori elettrolitici interni in alluminio e tantallo
  • Protezione da sovraccarico, sovravolta e cortocircuito
  • Applicazioni: sistemi di controllo industriale, radar, controllo del fuoco, missili, sistemi di comunicazione
Specificativi del modello
Modello Input (VDC) Cdc di uscita corrente di uscita Ripple Vp-p Efficienza Dimensione
FWD-60W-48S3R3 18 - 75 V 3.3V 12A 80 mV 87% 35.4*25.1*12.7
FWD-60W-48S05 18 - 75 V 5V 12A 80 mV 88% 35.4*25.1*12.7
FWD-60W-48S06 18 - 75 V 6V 10A 80 mV 88% 35.4*25.1*12.7
FWD-60W-48S08 18 - 75 V 8V 7.5A 100 mV 880,50% 35.4*25.1*12.7
FWD-60W-48S12 18 - 75 V 12V 5A 100 mV 90% 35.4*25.1*12.7
FWD-60W-48S15 18 - 75 V 15V 4A 100 mV 90% 35.4*25.1*12.7
FWD-60W-48S24 18 - 75 V 24V 2.5A 100 mV 89% 35.4*25.1*12.7
FWD-60W-48S28 18 - 75 V 28V 2.14A 100 mV 89% 35.4*25.1*12.7
FWD-60W-48S48 18 - 75 V 48 V 1.25A 200 mV 89% 35.4*25.1*12.7
Note importanti
Tutti i dati sono sottoposti a prova a +25°C, salvo diversa indicazione, in condizioni di ingresso/uscita nominale, carico pieno e carico resistivo puro.
Contattaci per i requisiti di uscita di tensione personalizzati.
I modelli con "N" postfix indicano logica negativa, configurazione flange-R.
Regole di denominazione del suffisso più M (attivazione a -55 gradi): N-R-M
Parametri di input
Parametro di ingresso Commento Min. Tipico Max. Unità
Intervallo di tensione di ingresso 48Vin 18 48 75 VDC
tensione di sovraccarico di ingresso Transiente (1s)

80 VDC
Accendere la tensione
16.5 17.2 18 VDC
Spegnere la tensione
16.3 16.7 17 VDC
Nessuna corrente di ingresso di carico Uscita senza carico 48Vin
50
mA
Filtraggio di ingresso/uscita π tipo Multilivello
Abilitare la logica Logica positiva: Alimentazione (Abilita pin aperto), Alimentazione (Abilita pin cortocircuito)
Logica negativa: Disattivare (Abilitare pin aperto), Accendere (Abilitare pin cortocircuito)

Specificativi generali
Specificità generale Commento Min. Tipico Max. Unità
Tensione di isolamento di ingresso/uscita
1500

VDC
Tensione di ingresso/isolamento dell'alloggiamento
1500

VDC
Voltaggio di uscita/isolamento dell'alloggiamento
500

VDC
Resistenza dell'isolamento DC500V 100

MΩ
Frequenza di cambio
280 330 350 KHz
Temperatura di funzionamento
- Quaranta.
100 °C
Temperatura di conservazione
- 55
125 °C
Protezione Protezione dall'umidità, da spruzzo di sale, da muffe

Dimensione
35.4 * 25.1 * 12.7 mm
Metodo di raffreddamento Convezione, raffreddamento forzato dell'aria, conduzione

Peso
31 g
Norme di prova di selezione
Progetto di prova Metodo Condizione di prova Grado industriale Grado
Ispezione visiva interna GJB548B, 2017.1
100% 100%
Immagazzinamento ad alta temperatura GJB150.3A +125°C, 48 ore
100%
Immagazzinamento a bassa temperatura GJB150.3A -55°C, 48 ore
100%
Ciclo di temperatura GJB548B, 1010.1 -55 ̊+125°C, 10 volte
100%
Prova di tensione intermedia - Tc = +25°C
100%
Combustione
Tc = +85°C, 48 ore Controllo casuale 100%
Prova elettrica finale Specifica del prodotto -40°C, +25°C, +85°C (Tc) 100% 100%
Ispezione visiva esterna GJB548B, 2009.1
100% 100%
Dimensioni fisiche
Dimensione: 33,2 mm (lunghezza) * 22,8 mm (larghezza) * 9,1 mm (altezza)
Modulo di alimentazione a corrente continua FWD-60W-48S Con isolamento a 1500 VDC Dimensioni ultra compatte Adatte alle applicazioni aeronautiche 0
Configurazione del pin
Pin Il simbolo Funzione
1 Vi- Input negativo
2 Classificazione Termine di controllo
3 Vi+ Input positivo
4 Vo+ Risultato positivo
5 S+ Sensore finale positivo
6 Trim Fine di regolazione della tensione
7 - Cosa? Sensore di fine negativo
8 Vo- Prodotto negativo
