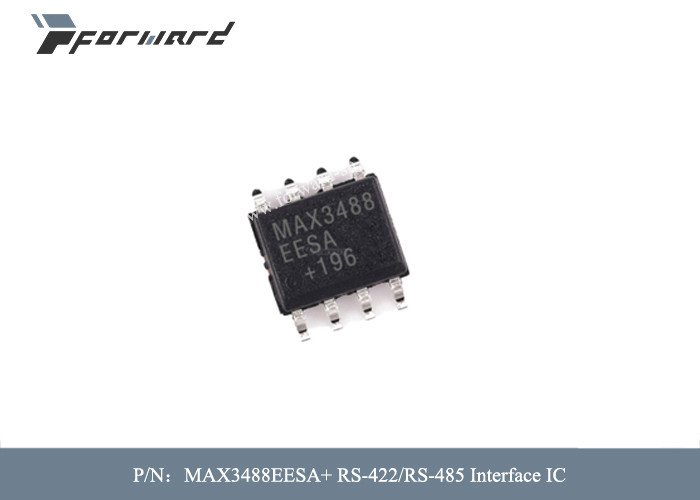

Rifornimento 3.3V delle parti RS-422 RS-485 di aviazione di MAX3488EESA+

Tensione di rifornimento delle parti MAX3488EESA+ RS-422/RS-485 di aviazione - 3,3 V massime

Descrizioni delle parti di aviazione:

I dispositivi nella famiglia di MAX3483E (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) sono ±15kV ESD-protetti, +3.3V, ricetrasmettitori a bassa potenza per RS-485 e comunicazioni RS-422. Ogni dispositivo contiene un driver ed un ricevitore. I MAX3483E e i MAX3488E caratterizzano i driver pantano-tasso-limitati che minimizzano la EMI e riducono le riflessioni causate dai cavi impropriamente terminati, permettendo la trasmissione dei dati senza errori ai tassi di dati fino a 250kbps. Il MAX3486E parzialmente pantano-tasso-limitato trasmette fino a 2.5Mbps. I MAX3485E, i MAX3490E e i MAX3491E trasmettono fino a 12Mbps.

Tutti i dispositivi caratterizzano la protezione migliorata della scarica elettrostatica (ESD). Tutti gli uscite del trasmettitore ed input del ricevitore sono protetti a ±15kV facendo uso di scarico dell'intraferro di IEC 1000-4-2, a ±8kV facendo uso di scarico del contatto di IEC 1000-4-2 e a ±15kV facendo uso del modello del corpo umano.

I driver sono limitato corrente di cortocircuito e sono protetti dall'eccessiva dissipazione di potere dai circuiti termici di arresto che dispongono il driver producono in uno stato ad alta impedenza. L'input del ricevitore ha una caratteristica a sicurezza intrinseca che garantisce un'uscita logica alta se entrambi gli input sono circuito aperto.

Comunicazione piena duplex della caratteristica di MAX3488E, di MAX3490E e di MAX3491E, mentre i MAX3483E, i MAX3485E e i MAX3486E sono progettati per la comunicazione in semiduplex.

Caratteristiche delle parti di aviazione:

• ●Protezione di ESD per i perni dell'ingresso/uscita RS-485
• • modello del corpo di ±15kV-Human
• • ±8kV-IEC 1000-4-2, scarico del contatto
• • ±15kV-IEC 1000-4-2, scarico dell'intraferro
• ●Non faccia funzionare a partire da un singolo rifornimento di +3.3V pompa di carica richiesta
• ●Interoperabile con logica di +5V
• ●Tasso di dati garantito 12Mbps (MAX3485E/MAX3490E/MAX3491E)
• ●Pantano ordine limitato per la trasmissione dei dati Errorless (MAX3483E/MAX3488E)
• ●modo a corrente debole di arresto 2nA (MAX3483E/MAX3485E/MAX3486E/MAX3491E)
• ●-7V alla gamma di tensione in ingresso di Comune-modo di +12V
• ●Versioni piene duplex ed in semiduplex disponibili
• ●Piedinatura dello standard industriale 75176 (MAX3483E/MAX3485E/MAX3486E)
• ●Corrente-limitando ed arresto termico per il driver Overload Protection

Specifiche delle parti di aviazione:
