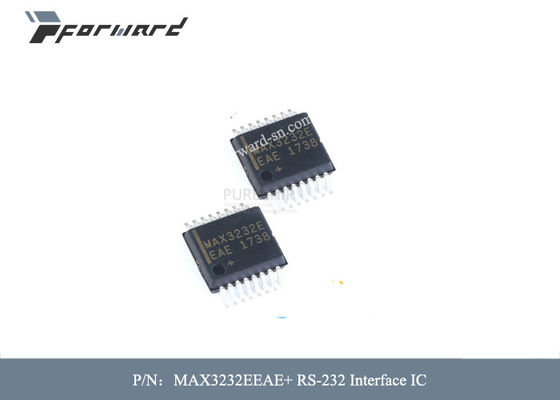

Le parti di aviazione di MAX3232EEAE+ RS-232 collegano la tensione di rifornimento di IC - 5,5 V massime

Tensione di rifornimento di IC di interfaccia RS-232 delle parti MAX3232EEAE+ di aviazione - 5,5 V massime

Descrizioni delle parti di aviazione:

I MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E per la trasmissione dei dati EIA/TIA-232 e V.28/V.24 di +3.0V-powered interfaccia i dispositivi per caratterizzare il basso consumo energetico, le alte capacità dato ordine e la protezione migliorata della scarica elettrostatica (ESD). La struttura migliorata di ESD protegge tutti gli uscite del trasmettitore ed input del ricevitore a ±15kV facendo uso di scarico dell'intraferro di IEC 1000-4-2, a ±8kV facendo uso di scarico del contatto di IEC 1000-4-2 (±9kV per MAX3246E) e a ±15kV facendo uso del modello del corpo umano. I perni dell'ingresso/uscita del ricevitore e di logica del MAX3237E sono protetti alle norme di cui sopra, mentre i perni dell'uscita del trasmettitore sono protetti a ±15kV facendo uso del modello del corpo umano.

Uno stadio di uscita privato del trasmettitore di basso interruzione procedura consegna la prestazione vera RS-232 da un +3.0V all'alimentazione elettrica di +5.5V, facendo uso di una pompa di carica doppia interna. La pompa di carica richiede soltanto quattro piccoli condensatori 0.1μF per l'operazione da un rifornimento di +3.3V. Ogni dispositivo garantisce l'operazione ai tassi di dati di 250kbps mentre mantiene i livelli d'uscita RS-232. L'operazione di garanzie di MAX3237E a 250kbps nel modo operativo normale e a 1Mbps nel modo operativo di MegaBaud™, mentre mantenendo i livelli d'uscita di RS-232-compliant.

I MAX3222E/MAX3232E hanno due ricevitori e due trasmettitori. Il MAX3222E caratterizza un modo di arresto 1μA che riduce il consumo di energia nei sistemi portatili a pile. I ricevitori di MAX3222E rimangono attivi nel modo di arresto, permettendo il monitoraggio dei dispositivi esterni mentre consumano soltanto 1μA di rifornimento corrente. I MAX3222E e i MAX3232E sono perno, pacchetto e dal punto di vista funzionale compatibile con lo standard industriale MAX242 e MAX232, rispettivamente.

I MAX3241E/MAX3246E sono porte seriali complete (tre driver/cinque ricevitori) progettate per i computer di subnotebook e del taccuino. Il MAX3237E (cinque driver tre ricevitori) è ideale per le applicazioni periferiche che richiedono il trasferimento di dati veloce. Questi dispositivi caratterizzano un modo di arresto in cui tutti i ricevitori rimangono attivi, mentre consumando soltanto 1μA (MAX3241E/MAX3246E) o 10nA (MAX3237E).

I MAX3222E, i MAX3232E e i MAX3241E sono disponibili nell'economia di spazio pacchetti COSÌ, di SSOP, di TQFN e di TSSOP. Il MAX3237E è offerto in un pacchetto di SSOP. Il MAX3246E è offerto nel ultra-piccolo pacchetto di 6 x 6 UCSP™.

Caratteristiche delle parti di aviazione:

• Per le applicazioni Spazio-costrette
• • MAX3228E/MAX3229E: ±15kV ESD-protetto,
• +2.5V a +5.5V, ricetrasmettitori RS-232 in UCSP
• Per le applicazioni di dati o a bassa tensione del cavo
• • MAX3380E/MAX3381E: +2.35V a +5.5V, 1μA,
• 2Tx/2Rx, ricetrasmettitori RS-232 con ±15kV
• • Perni ESD-protetti di logica e dell'ingresso/uscita

Specifiche delle parti di aviazione:
