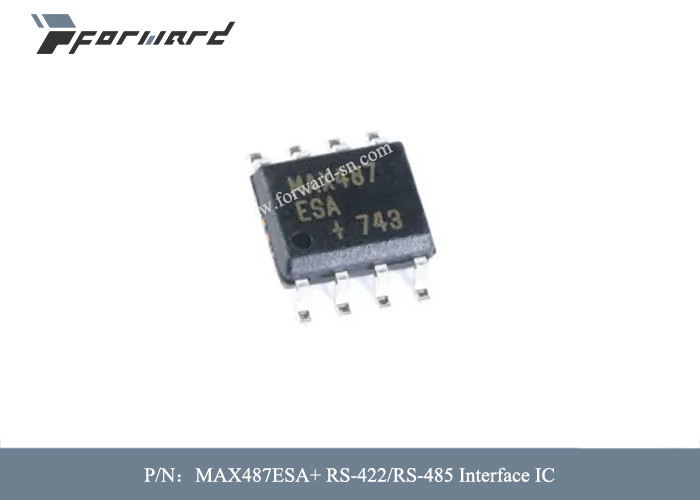

Rifornimento 5V di IC del ricetrasmettitore di MAX487ESA+ RS-485 RS-422

Tensione di rifornimento di IC dell'interfaccia delle parti MAX487ESA+ RS-422/RS-485 di aviazione - 5 V massime

Descrizioni delle parti di aviazione:

I MAX481, i MAX483, i MAX485, i MAX487-MAX491 e i MAX1487 sono ricetrasmettitori a bassa potenza per la comunicazione RS-485 e RS422. Ogni parte contiene un driver ed un ricevitore. La caratteristica MAX483, MAX487, MAX488 e MAX489 ha ridotto i driver pantano ordini che minimizzano la EMI e riducono le riflessioni causate dai cavi impropriamente terminati, così permettenti la trasmissione dei dati senza errori fino a 250kbps. Il driver ha ucciso i tassi del MAX481, MAX485, MAX490, MAX491 e MAX1487 non sono limitati, permettendoli di trasmettere fino a 2.5Mbps.

Questi ricetrasmettitori disegnano fra 120µA e 500µA di rifornimento correnti una volta scarichi o completamente caricati con i driver disabili. Ulteriormente, i MAX481, i MAX483 e i MAX487 hanno un modo a corrente debole di arresto in cui consumano soltanto 0.1µA. Tutte le parti funzionano a partire da un singolo rifornimento 5V.

I driver sono limitato corrente di cortocircuito e sono protetti dall'eccessiva dissipazione di potere dai circuiti termici di arresto che dispongono il driver producono in uno stato ad alta impedenza. L'input del ricevitore ha una caratteristica a sicurezza intrinseca che garantisce un'uscita logica alta se l'input è circuito aperto.

L'impedenza dell'input del ricevitore del quarto-unità-carico della caratteristica MAX487 e MAX1487, permettendo fino a 128 ricetrasmettitori di MAX487/MAX1487 sul bus. Le comunicazioni piene duplex sono ottenute facendo uso del MAX488-MAX491, mentre i MAX481, i MAX483, i MAX485, i MAX487 e i MAX1487 sono progettati per le applicazioni in semiduplex.

Caratteristiche delle parti di aviazione:

• * per le applicazioni Errore-tolleranti
• MAX3430: ±80V Errore-protetto, a sicurezza intrinseca, 1/4
• Carico di unità, +3.3V, ricetrasmettitore RS-485
• MAX3440E-MAX3444E: ±15kV ESD-protetto,
• ±60V Errore-protetto, 10Mbps, a sicurezza intrinseca,
• Ricetrasmettitori RS-485/J1708
• * per le applicazioni Spazio-costrette
• MAX3460-MAX3464: +5V, a sicurezza intrinseca, 20Mbps,
• Ricetrasmettitori di Profibus RS-485/RS-422
• MAX3362: +3.3V, ad alta velocità, RS-485/RS-422
• Ricetrasmettitore in un pacchetto SOT23
• MAX3280E-MAX3284E: ±15kV ESD-protetto,
• 52Mbps, +3V a +5.5V, SOT23, RS-485/RS-422,
• Veri ricevitori a sicurezza intrinseca
• MAX3293/MAX3294/MAX3295: 20Mbps, +3.3V,
• SOT23, trasmettitori RS-485/RS-422
• * per le applicazioni multiple del ricetrasmettitore
• MAX3030E-MAX3033E: ±15kV ESD-protetto,
• +3.3V, trasmettitori del quadrato RS-422
• * per le applicazioni a sicurezza intrinseca
• MAX3080-MAX3089: A sicurezza intrinseca, ad alta velocità
• (10Mbps), RS-485/RS-422 Pantano-Tasso-limitato
• Ricetrasmettitori
• * per le applicazioni a bassa tensione
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E: +3.3V alimentato, ±15kV
• ESD-protetto, 12Mbps, Pantano-Tasso-limitato,
• Ricetrasmettitore vero RS-485/RS-422

Specifiche delle parti di aviazione:
