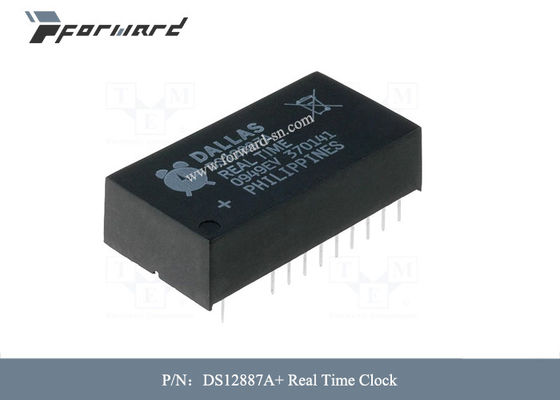

Capacità di memoria del temporizzatore in tempo reale RTC delle parti DS12887A+ di aviazione 114 B

Capacità di memoria del temporizzatore in tempo reale RTC delle parti DS12887A+ di aviazione 114 B

Descrizioni delle parti di aviazione:

DS12885, DS12887 e DS12C887 i temporizzatori in tempo reale (RTC) sono destinati per essere sostituzioni dirette per il DS1285 e il DS1287. I dispositivi forniscono un temporizzatore in tempo reale/calendario, un allarme di ora, tre interruzioni maskable un'uscita comune di interruzione, un'onda quadra programmabile e 114 byte di RAM statico batterybacked (113 byte nel DS12C887 e nel DS12C887A). Il DS12887 integra una fonte di energia del cristallo e del litio di quarzo nei 24 pacchetti della IMMERSIONE incapsulati perno. Il DS12C887 aggiunge un byte di secolo all'indirizzo 32h. Per tutti i dispositivi, la data alla fine del mese è automaticamente regolato per i mesi con il più poco di 31 giorno, compreso la correzione per gli anni bisestili. I dispositivi inoltre funzionano nel formato ore di 12 o di 24 ore con un indicatore di AM/PM. Un circuito a temperatura compensata di precisione controlla lo stato di VCC. Se un'interruzione di corrente primaria è individuata, il dispositivo commuta automaticamente ad un rifornimento di sostegno. Una batteria della moneta-cellula del litio può essere collegata al perno dell'input di VBAT sul DS12885 per mantenere l'operazione della data e di ora quando il potere primario è assente. Il dispositivo è raggiunto attraverso un'interfaccia byte di ampiezza multiplexata, che sostiene sia i modi di Motorola che di Intel.

Caratteristiche delle parti di aviazione:

* sostituzione della visita improvvisata per IBM all'orologio/calendario del computer

* Il RTC conta i secondi, i minuti, le ore, il giorno, data,

Mese ed anno con la compensazione dell'anno bisestile fino al 2099

* file binario o rappresentazione di tempo di DCB

* l'12-ora o l'orologio di 24 ore con SONO e PM nel modo di 12-ora

* opzione di ora legale

* sincronizzazione selezionabile del bus di Motorola o di Intel

* collegato mediante interfaccia a software come 128 RAM Locations

* 14 byte dell'orologio e dei registri di controllo

* 114 byte da di RAM per tutti gli usi e sostenuto da batteria (113 byte nel DS12C887 e nel DS12C887A)

* RAM Clear Function (DS12885, DS12887A e DS12C887A)

* uscita di interruzione con tre indipendente bandiere di interruzione di Maskable

* allarme di ora una volta al secondo a una volta al giorno

* tassi periodici da 122μs a 500ms

* bandiera del ciclo dell'aggiornamento dell'Fine-de-orologio

* uscita programmabile dell'onda quadra

* Elettrico insuccesso automatico individuare e commutare circuiti

* pacchetto di superficie facoltativo del supporto di 28-Pin PLCC o 32-Pin TQFP (DS12885)

* pacchetto incapsulato facoltativo della IMMERSIONE (EDIP) con il cristallo e la batteria integrati (DS12887, DS12887A, DS12C887, DS12C887A)

* gamma di temperature industriale facoltativa disponibile

* laboratorio dei sottoscrittori (UL) riconosciuto.

Specifiche delle parti di aviazione:
