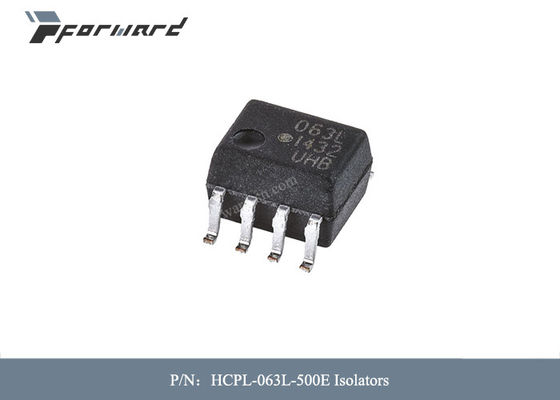

Tensione degli isolatori delle parti HCPL-063L-500E di aviazione - isolamento 3750Vrms

Tensione degli isolatori delle parti HCPL-063L-500E di aviazione - isolamento 3750Vrms


Descrizioni delle parti di aviazione:


I HCPL-260L/060L/263L/063L sono portoni otticamente coppia che combinano un diodo luminescente di GaAsP e un alto rivelatore di foto integrato di guadagno. Permettere all'input permette che il rivelatore stato strobed. L'uscita del rivelatore IC è un transistor Schottky-premuto collettore aperto. Lo schermo interno fornisce una specificazione transitoria garantita di immunità del modo comune di 15 kV/µs a 3.3V.

Questa progettazione unica fornisce isolamento del circuito massimo di CC e di CA mentre raggiunge la compatibilità di LVTTL/LVCMOS. I parametri operativi di CA e di CC dell'accoppiatore ottico sono garantiti – da °C 40 a °C +85 permettendo la prestazione di sistema senza difficoltà.

Questi accoppiatori ottici sono adatti a logica ad alta velocità che collega, bufferizzazione dell'ingresso/uscita, come linea ricevitori negli ambienti che la linea convenzionale ricevitori non può tollerare ed è raccomandata per uso estremamente nel terreno alto o negli ambienti rumorosi indotti.

Caratteristiche delle parti di aviazione:

• Tensioni di rifornimento doppie 3.3V/5V

• Basso consumo energetico

• rifiuto di modo comune minimo di 15 kV/µs (CMR) a vcm = 1000 V

• Alta velocità: Tipico 15 MBd

• LVTTL/LVCMOS compatibile

• Capacità bassa della corrente di ingresso: 5 mA

• Prestazione garantita di CC e di CA sopra la temperatura: – °C 40 a °C +85

• Disponibile in una IMMERSIONE di 8 perni, SOIC-8

• Uscita di Strobable (prodotti del singolo canale soli)

• Approvazioni di sicurezza: UL, CSA, EN 60747-5-5 DI IEC/EN/DIN

Specifiche delle parti di aviazione:
