Circuiti integrati delle parti AD7715ANZ-5 di aviazione che azionano Temperature-40°C ~ 85°C

Circuiti integrati delle parti AD7715ANZ-5 di aviazione che azionano Temperature-40°C ~ 85°C

Descrizioni delle parti di aviazione:


Il AD7715 è una parte frontale analogica completa per le applicazioni a bassa frequenza di misura. La parte può accettare i segnali in ingresso a basso livello direttamente da un trasduttore e produce una parola digitale di serie. Impiega una tecnica di conversione di Σ-Δ per realizzare fino a 16 bit della prestazione non mancante di codici. Il segnale in ingresso si applica ad una parte frontale programmabile privata di guadagno basata intorno ad un modulatore analogico. L'uscita del modulatore è elaborata da un filtro digitale dal su chip. La prima tacca di questo filtro digitale può essere programmata tramite registro di controllo del su chip permettendo l'adeguamento del tasso di aggiornamento di taglio e dell'uscita del filtro.

Il AD7715 caratterizza un'entrata analogica differenziale come pure un input di riferimento differenziale. Funziona a partire da una semplice alimentazione (3 V o 5 V). Può trattare le gamme unipolari del segnale in ingresso di 0 sistemi MV - di 20 sistemi MV, di 0 sistemi MV - di 80 sistemi MV, di 0 V - di 1,25 V e di 0 V a 2,5 V. Può anche trattare le gamme bipolari del segnale in ingresso di ±20 sistemi MV, di ±80 sistemi MV, di ±1.25 V e di ±2.5 V. Queste gamme bipolari sono fornite di rimandi all'input negativo dell'entrata analogica differenziale. Il AD7715 esegue così tutti i condizionamento e conversione di segnale per un sistema del singolo canale.

Il AD7715 è ideale per uso in astuto, in microcontroller, o nei sistemi di DSPbased. Caratterizza un'interfaccia seriale che può essere configurata per l'operazione del tre-cavo. Le regolazioni di guadagno, la polarità del segnale e la selezione di tasso di aggiornamento possono essere configurate nel software facendo uso della porta seriale dell'input. La parte contiene le opzioni di calibratura del sistema e di auto-calibratura per eliminare il guadagno e sfalsare gli errori sulla parte stesso o nel sistema.

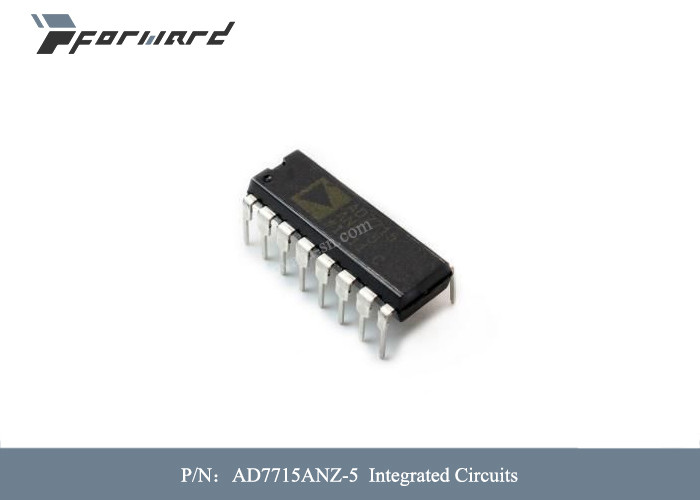

La costruzione di CMOS assicura la dissipazione di potere basso stessa e spegne il modo riduce il consumo di energia standby a µW 50 tipico. La parte è disponibile 16 in un cavo, 0,3 di pacchetti linei doppia pollice di ampiezza e di plastica (PDIP) come pure pacchetto a 0,3 pollici del profilo di 16 cavi un ampio piccolo (SOIC_W) e 16 un pacchetto del cavo TSSOP.

Caratteristiche delle parti di aviazione:

• Il AD7715 consuma meno il µA di 450 nella corrente del rifornimento totale a 3 rifornimenti di V e ad un orologio principale da 1 megahertz, rendente la ideale per uso nei sistemi a bassa potenza. La corrente standby è di meno del µA 10.
• L'input programmabile di guadagno permette che il AD7715 accetti i segnali in ingresso direttamente da un estensimetro o da un trasduttore che rimuove una considerevole quantità di condizionamento di segnale.
• Il AD7715 è ideale per le applicazioni dell'unità di elaborazione di DSP o del microcontroller con un'interfaccia seriale del tre-cavo che riduce il numero delle linee di interconnessione e che riduce il numero degli accoppiatori ottici richiesti nei sistemi isolati. La parte contiene i registri del su chip che permettono il controllo del software sopra il tasso di aggiornamento dell'uscita, il guadagno dell'input, la polarità del segnale ed i modi di calibratura.
• La parte caratterizza le specifiche di prestazione statiche eccellenti con 16 codici non mancanti dei bit, accuratezza di ±0.0015% e rumore basso di rms. Gli errori di punto finale e gli effetti della deriva della temperatura si eliminano dalle opzioni di calibratura del su chip, che eliminano la zero-scala e gli errori completi.

Specifiche delle parti di aviazione:
