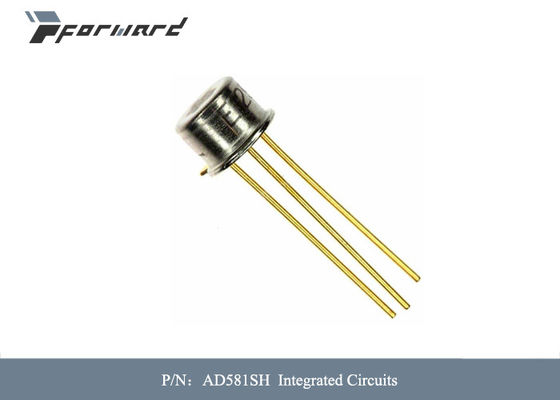

Uscita di tensione dei circuiti integrati delle parti AD581SH di aviazione (min/riparato) 10V

Uscita di tensione dei circuiti integrati delle parti AD581SH di aviazione (min/riparato) 10V


Descrizioni delle parti di aviazione:


Il AD581 è 3 un perno, a temperatura compensata, monolitico, riferimento di tensione di intervallo di banda che fornisce un'uscita precisa 10,00 V da un livello di ingresso non regolato che varia da 12 V a 30 V. Laser guarnizione del wafer che (LWT) è usato per sistemare sia l'errore iniziale a +25°C come pure il coefficiente di temperatura, con conseguente prestazione di alta precisione precedentemente disponibile soltanto in ibridi costosi o moduli regolati forno. Le 5 tolleranze iniziali di errore di sistemi MV e 5 ppm/°C hanno garantito che coefficiente di temperatura del AD581L è disponibile in un riferimento monolitico di tensione.

La progettazione di circuito di intervallo di banda utilizzata nel AD581 offre parecchi vantaggi sopra le tecniche classiche del diodo di ripartizione di Zener. Il più importante, nessuna componente esterna è richiesta per raggiungere l'accuratezza completa e la stabilità significativa alle centrali elettriche di potere basso. Inoltre, il rifornimento totale corrente al dispositivo, compreso l'amplificatore di amplificatore dell'uscita (che può fornire fino a 10 mA) è μA in genere 750. La stabilità a lungo termine della progettazione di intervallo di banda è equivalente ai diodi selezionati di riferimento di Zener.

Il AD581 è raccomandato per uso come riferimento per 8, 10 - o 12 convertitori digitale-analogici pungenti (DACs) che richiedono un riferimento esterno di precisione. Il dispositivo è inoltre ideale per tutti i tipi di accuratezze pungenti fino a 14 dei convertitori analogico-digitale (ADC), l'approssimazione successiva o progettazioni d'integrazione e può offrire generalmente la prestazione migliore che quella fornita dai riferimenti autonomi standard.

I AD581J, i AD581K e i AD581L sono specificati per l'operazione da 0°C a 70°C; i AD581S, i AD581T e i AD581U sono specificati per il −55°C alla gamma di +125°C. Tutti i gradi sono imballati 3 in un metallo chiuso ermeticamente del perno TO-5 possono.

Caratteristiche delle parti di aviazione:

• Guarnizione del laser sia dei risultati iniziali di coefficiente di temperatura che di accuratezza negli errori molto bassi sopra la temperatura senza l'uso delle componenti esterne. Il AD581L ha una deviazione massima da 10,000 V di ±7.25 sistemi MV da 0°C a 70°C, mentre il AD581U garantisce l'errore totale massimo di ±15 sistemi MV senza disposizioni esterne da −55°C a +125°C.
• Poiché la guarnizione del laser è fatta sul wafer prima della separazione nei diversi chip, il AD581 è estremamente prezioso ai progettisti ibridi per la sua facilità d'uso, la mancanza di disposizioni esterne richieste ed il rendimento elevato inerente.
• Il AD581 può anche essere azionato in un modo di Zener di 2 perni per fornire un riferimento di precisione −10 V appena una resistenza esterna al rifornimento non regolato. La prestazione in questo modo è quasi uguale a quella della piedinatura standard 3.
• La progettazione di circuito avanzata facendo uso del concetto di intervallo di banda permette che il AD581 dia la prestazione completa con una tensione in ingresso non regolata giù a 13 V. Con una resistenza esterna, il dispositivo funziona con un rifornimento basso quanto il V. 11,4 5. Il AD581 è disponibile nelle versioni soddisfacenti rispetto a MILSTD-883. Riferisca alla scheda militare per le specifiche dettagliate.

Specifiche delle parti di aviazione:
