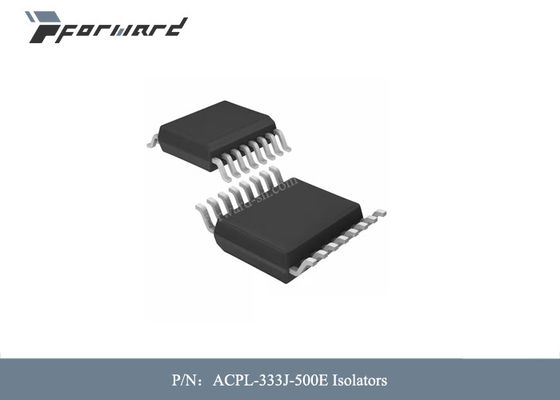

Isolamento 5000Vrms di tensione degli isolatori degli interruttori basculanti delle parti ACPL-333J-500E di aviazione

Isolamento 5000Vrms di tensione degli isolatori degli interruttori basculanti delle parti ACPL-333J-500E di aviazione



Descrizioni delle parti di aviazione:


Il ACPL-333J è i 2,5 avanzati un la corrente d'uscita, driver di facile impiego e intelligenti del portone che fanno il compatto della protezione dell'errore di IGBT VCE, accessibile e facile-al mezzo. Caratteristiche quale rilevazione integrata di VCE, nell'ambito della serrata di tensione (UVLO), del giro-fuori «morbido» di IGBT, delle risposte aperte isolate dell'errore del collettore, della pressione attiva di Miller e della risistemazione di Autofault assicurare flessibilità di progettazione e protezione massime del circuito.

Il ACPL-333J contiene un AlGaAs LED. Il LED otticamente è accoppiato ad un circuito integrato con uno stadio di uscita di potere. ACPL-333J sono adatti idealmente per potere di azionamento IGBTs ed i MOSFETs utilizzati nelle applicazioni dell'invertitore del controllo motorio. La tensione e la corrente fornite da questi accoppiatori ottici li fanno adatti idealmente per direttamente l'azionamento del IGBTs con le valutazioni fino a 1200 V e 150 A. Per IGBTs con le più alte valutazioni, il ACPL-333J può essere usato per determinare una fase discreta di potere che determina il portone di IGBT. I ACPL-333J hanno una tensione dell'isolamento di VIORM = 1414 VPEAK.

Caratteristiche delle parti di aviazione:

• 2,0 una corrente d'uscita di punta minima

• ritardo di propagazione massimo di 250 NS sopra la gamma di temperature

• 1.7A Miller Clamp attivo. Il perno del morsetto breve alla V se non ha usato

• Rilevazione di desaturazione

• Nell'ambito di protezione di serrata di tensione (UVLO) con isteresi

• Risposte dell'errore isolate collettore aperto

• Giro-fuori «morbido» di IGBT

• Risistemazione di errore automatica dopo tempo muto fisso, 26ms tipico

• Disponibile in pacchetto SO-16

• distorsione massima di larghezza di impulso di 100 NS (PWD)

• rifiuto di modo comune minimo di 50 kV/µs (CMR) a vcm = 1500 V

• ICC (massimo) < 5="" mA="" maximum="" supply="" current="">

• Largamente raggio d'azione VCC: 15 V - 30 V sopra la gamma di temperature

• Ampia gamma di temperatura di funzionamento: – 40°C a 105°C

• Approvazioni di sicurezza:

Approvazione dell'UL, 5000 VRMS per 1 minuto, approvazione di CSA,

Approvazione di IEC/EN/DIN-EN 60747-5-5 VIORM = 1414 VPEAK
