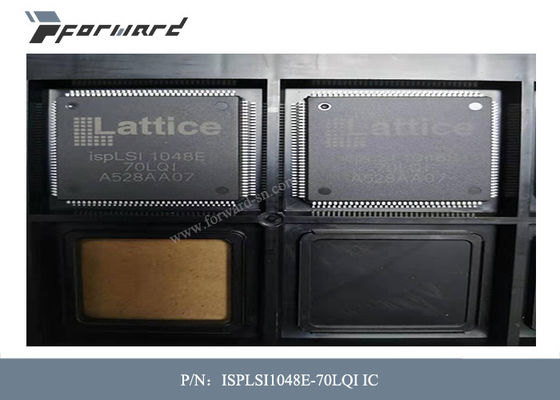

Tensione di rifornimento di funzionamento delle parti ISPLSI1048E-70LQI di aviazione 5 V

Tensione di rifornimento di funzionamento delle parti ISPLSI1048E-70LQI di aviazione 5 V

Descrizioni delle parti di aviazione:

Il ispLSI 1048E è un dispositivo logico programmabile ad alta densità che contiene 288 registri, 96 perni universali dell'ingresso/uscita, 12 perni introdotti dedicati, quattro che l'orologio dedicato ha introdotto i perni, due perni globali dedicati dell'input di OE e uno stagno di guida globale (GRP). Il GRP fornisce l'interconnessione completa fra tutti questi elementi.

Il ispLSI 1048E offre a 5V la programmabilità non volatile del in-sistema della logica come pure all'interconnessione per fornire i sistemi vero riconfigurabili. Un sovrainsieme funzionale dell'architettura 1048 del ispLSI, il dispositivo del ispLSI 1048E aggiunge due che la nuova uscita globale permette ai perni ed a due input dedicati supplementari.

L'unità di base di logica sul dispositivo del ispLSI 1048E è il blocchetto generico di logica (GLB). Il GLBs è identificato A0, A1… F7 (si veda figura 1). Ci sono complessivamente 48 GLBs nel dispositivo del ispLSI 1048E. Ogni GLB ha 18 input, E/O programmabile/esclusiva O matrice e quattro uscite che possono essere configurate per essere combinatorie o essere registrate. Gli input al GLB vengono dal GRP e dagli input dedicati. Tutte uscite di GLB sono portate nuovamente dentro il GRP in moda da poterle collegarsi essi agli input di qualunque altro GLB sul dispositivo.

Caratteristiche delle parti di aviazione:

• LOGICA PROGRAMMABILE AD ALTA DENSITÀ

— 8.000 portoni di PLD — 96 perni dell'ingresso/uscita, dodici input dedicati

— 288 registri — Globale ad alta velocità collega

— Ampio Gating introdotto per i contatori, le macchine di stato, i decodificatori di indirizzo, ecc. veloci.

— Piccola dimensione blocco di logica per logica casuale

— Dal punto di vista funzionale e Pin-fuori compatibili a ispLSI 1048C

• TECNOLOGIA DI RENDIMENTO ELEVATO E2CMOS®

— fmax = 125 megahertz di frequenza operativa massima

— tpd = ritardo di propagazione di 7,5 NS

— Input ed uscite compatibili di TTL

— Elettricamente Eraseable e riprogrammabile

— Non volatile

— 100% provato a periodo della fabbricazione

• IN-SYSTEM PROGRAMMABILE

— In-sistema (ISP™) 5V programmabile soltanto

— Rendimenti aumentati di fabbricazione, qualità del prodotto del tempo-toMarket e migliore riduttrice

— Riprogrammi i dispositivi saldati per modello più veloce

• OFFRE la VELOCITÀ DI USO FACILE E VELOCE del SISTEMA di PLDs CON la DENSITÀ E la FLESSIBILITÀ dei GATE ARRAY PROGRAMMABILI del CAMPO

— Il dispositivo programmabile completo può combinare la logica della colla e le progettazioni strutturate

— Pin Locking Capability migliorato

— L'orologio dedicato quattro ha introdotto i perni

— Orologi sincroni ed asincroni

— Pantano programmabile Rate Control dell'uscita per minimizzare rumore di commutazione

— Pin Placement flessibile

— Lo stagno di guida globale ottimizzato fornisce l'interconnessione globale

— Opzioni senza piombo del pacchetto

Specifiche delle parti di aviazione:
