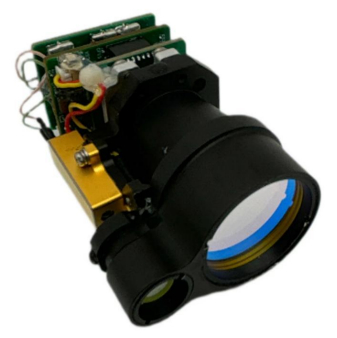

Modulo telemetrico laser eye-safe FW-ED05 1535nm

  • FW-ED05 1535nm Eye-safe Laser Ranging Module with 6000m Range ≤0.5 mrad Divergence Angle and MIL-STD-810G Testing Standard
Place of Origin China
Marca Forward
Model Number FW-ED05
Minimum Order Quantity 1 set
Delivery Time 5-8 work days
Payment Terms L/C,T/T
Supply Ability 100 pcs/year

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete qualche problema, offriamo assistenza online 24 ore su 24.

x
Dettagli
Lunghezza d'onda laser 1535±5 nm Diametro della lente di lancio Φ10mm
Diametro della lente ricevitrice Φ25 mm Accuratezza a intervalli ± 2 m
Risoluzione della gamma ≤ 15 m Angolo di divergenza ≤ 0,5 mrad
Evidenziare

6000m Range Laser Ranging Module

,

≤0.5 mrad Divergence Angle Laser Rangefinder Module

,

MIL-STD-810G Testing Standard Eye-safe Laser Module
Lasciate un messaggio
Descrizione di prodotto

Descrizioni del modulo di telemetria laser eye-safe FW-ED05 1535nm


Il modulo di telemetria laser FW-ED05 è un telemetro laser multi-impulsoin grado di misurare la distanza di  bersagli NATO (bersagli con dimensioni di 2,3 m×2,3 m) con una distanza di ≥ 6000 m. Presenta i vantaggi di piccole dimensioni, leggerezza, basso consumo energetico, lunga portata operativa, lunga durata e sicurezza oculare di Classe 1. È ampiamente utilizzato nella misurazione laser, Sistemi Aerei senza Equipaggio (UAS), pod ottici e monitoraggio dei confini.


 Specifiche del modulo di telemetria laser eye-safe FW-ED05 1535nm


Lunghezza d'onda laser
1535±5nm
Sicurezza oculare
Classe 1
Angolo di divergenza
≤0,5 mrad
Energia laser
 ≥200 μJ
Diametro lente di lancio
Φ10mm
Diametro lente ricevitore
Φ25mm
Campo di misura(Riflettanza 30%; visibilità ≥ 5 km.)
Obiettivo NATO (2,3 m×2,3 m) ≥6000 m
Misurazione bersaglio umano (0,5 m×1,7 m) ≥1500 m
Distanza minima
≤15 m
Precisione di telemetria
±2 m
Frequenza di telemetria
0,5 Hz ~ 10 Hz
Numero di rilevamenti multi-bersaglio
Fino a 3 bersagli
Tasso di falsi allarmi
≤1%
Tasso di precisione
≥98%
Modello package pin-in-lead
Molex51021-0500
Tensione di alimentazione
DC 12 V
Consumo energetico in standby
≤1 mW
Consumo energetico medio
≤2,5 W @10 Hz
Consumo energetico di picco
≤7 W @12 V
Peso
≤90g
Dimensioni (L×P×A)
70×32×40mm
Temperatura di esercizio
-40~＋70℃
Temperatura di stoccaggio
-55~＋75℃
Resistenza agli urti
Conforme allo standard di test MIL-STD-810G
Resistenza alle vibrazioni
Conforme allo standard di test MIL-STD-810G


 Dimensioni d'ingombro (mm)
 Modulo telemetrico laser eye-safe FW-ED05 1535nm 0
