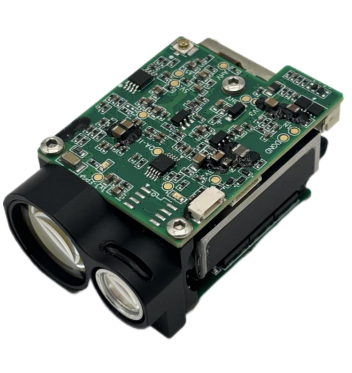

FW-ED04 1535NM Modulo a distanza laser eye-safe

  • FW-ED04 1535nm Eye-safe Laser Ranging Module with ±2m Accuracy ≤0.6mrad Divergence Angle and MIL-STD-810G Testing Standard
Place of Origin China
Marca Forward
Model Number FW-ED04
Minimum Order Quantity 1 set
Delivery Time 5-8 work days
Payment Terms L/C,T/T
Supply Ability 100 pcs/year

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete qualche problema, offriamo assistenza online 24 ore su 24.

x
Dettagli
Lunghezza d'onda laser 1535±5 nm Diametro della lente di lancio Φ8mm
Diametro della lente ricevitrice Φ16mm Accuratezza a intervalli ± 2 m
Risoluzione della gamma ≤20 mt Angolo di divergenza ≤0,6 mrad
Evidenziare

±2m Accuracy Laser Ranging Module

,

≤0.6mrad Divergence Angle Laser Rangefinder Module

,

MIL-STD-810G Testing Standard Eye-safe Laser Module
Lasciate un messaggio
Descrizione di prodotto

Descrizioni del modulo di rilevamento laser sicuro per gli occhi FW-ED04 1535 nm


Il modulo del rangefinder laser eyesafe FW-ED04 diERDI TECH utilizza un diodo di 1535 nm sviluppato da séPump Solid State microchip laser.L'obiettivo raggiunge i 2,3 m×2.3m in arrivo≥4 km, in undimensioni compatte di≤48×30.5×21 mm e≤32 gle caratteristiche includono una misurazione laser stabile,Autotest, segnalazione della temperatura, tre obiettiviIndicazione dell'intervallo, dell'obiettivo pre/post misurazione,variazione singola/continua, impostazione della frequenza baud, laserIl sistema di monitoraggio del lancio e il supporto per l'aggiornamento delle porte seriali.la versatilità lo rende adatto per la misurazione delle distanze laser,UAS, capsule ottiche e monitoraggio dei confini.

 Specificità del modulo di misurazione laser sicuro per gli occhi FW-ED04 1535 nm


Lunghezza d'onda del laser
1535±5 nm
Sicurezza oculare
Classe 1
Angolo di divergenza
≤ 0,6 mrad
Energia laser
 ≥ 200μJ
Diametro della lente di lancio
Φ8 mm
Diametro della lente ricevitrice
Φ16 mm
Distanza di misura(Riflessione 30%; visibilità ≥ 5 km.)
Obiettivo della NATO ((2,3m×2,3m) ≥4000m
Misurazione del bersaglio umano ((0,5m×1,7m) ≥1200m
Distanza minima
≤ 15 m
Accuratezza a intervalli
± 2 m
Frequenza variabile
Dispositivi per la trasmissione di energia elettrica
Numero di rilevazioni a più bersagli
Fino a 3 bersagli
Percentuale di falsi allarmi
≤ 1%
Tasso di precisione
≥98%
Modello di pacchetto a pin in lead
FWF08002-S06B13W5M
Tensione di alimentazione
CC 3 ~ 5 V
Consumo di potenza in standby
≤ 1 mW
Consumo energetico medio
≤ 2,5 W @10 Hz
Consumo di potenza di picco
≤ 7 W @ 12 V
Peso
≤ 32 ± 1g
Dimensione (L×W×H)
48 × 30,5 × 21 mm
Temperatura di funzionamento
- Quarant'anni+ 70°C
Temperatura di conservazione
- 55!+75°C
Resistenza agli urti
Rispetto dello standard di prova MIL-STD-810G
Resistenza alle vibrazioni
Rispetto dello standard di prova MIL-STD-810G


Dimensione di contorno (mm)
 FW-ED04 1535NM Modulo a distanza laser eye-safe 0
