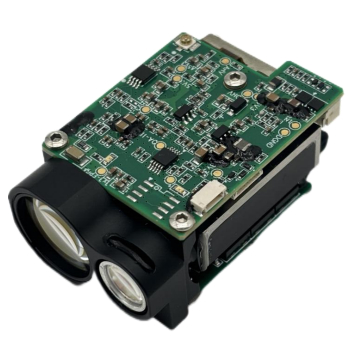

Modulo telemetrico laser a sicurezza oculare FW-ED03 1535nm

  • FW-ED03 1535nm Lightweight Laser Ranging Module with Serial Port Program Updates and Embedded Software
Place of Origin China
Marca Forward
Model Number FW-ED03
Minimum Order Quantity 1 set
Delivery Time 5-8 work days
Payment Terms L/C,T/T
Supply Ability 100 pcs/year

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se avete qualche problema, offriamo assistenza online 24 ore su 24.

x
Dettagli
Lunghezza d'onda laser 1535±5 nm Diametro della lente di lancio Φ8mm
Diametro della lente ricevitrice Φ16mm Accuratezza a intervalli ± 2 m
Risoluzione della gamma ≤20 mt Angolo di divergenza ≤0,6 mrad
Evidenziare

Lightweight Laser Ranging Module

,

Serial Port Program Updates Laser Rangefinder Module

,

Embedded Software Eye-safe Laser Module
Lasciate un messaggio
Descrizione di prodotto

Descrizioni del modulo di telemetria laser eye-safe FW-ED03 1535nm


Il modulo di telemetria laser eye-safe FW-ED03 adotta un laser a microchip a stato solido pompato a diodi da 1535 nm sviluppato internamente.Ha la capacità di misurare la distanza di obiettivi NATO con una dimensione di 2,3 m×2,3 m, e il campo di misura è ≥3000 m. Il suo volume è ≤48×30,5×21 mm e il peso è ≤32 g. È compatto nelle dimensioni ma potente nella funzione. Inoltre, supporta gli aggiornamenti del programma della porta seriale e fornisce varie opzioni di installazione e interfacce elettriche (escluso l'alloggiamento). Per facilitare ulteriormente la sua integrazione in dispositivi portatili o sistemi multifunzionali, il modulo è dotato di software integrato. Questo prodotto è ampiamente applicato in
telemetria laser, sistema aereo senza equipaggio (UAS), pod ottici e monitoraggio dei confini.

 Specifiche del modulo di telemetria laser eye-safe FW-ED03 1535nm


Lunghezza d'onda del laser
1535±5nm
Sicurezza per gli occhi
Classe 1
Angolo di divergenza
≤0,6 mrad
Energia laser
 ≥100 μJ
Diametro della lente di lancio
Φ8mm
Diametro della lente del ricevitore
Φ16mm
Campo di misura(Riflettanza 30%; visibilità ≥ 5 km.)
Obiettivo NATO (2,3 m×2,3 m) ≥3000 m
Misurazione bersaglio umano (0,5 m×1,7 m) ≥1200 m
Campo minimo
≤15 m
Precisione di telemetria
±2 m
Frequenza di telemetria
Singola, 1Hz ~10Hz
Numero di rilevamenti multi-target
Fino a 3 target
Tasso di falsi allarmi
≤1%
Tasso di precisione
≥98%
Modello di package pin-in-lead
FWF08002-S06B13W5M
Tensione di alimentazione
CC 3~5 V
Consumo energetico in standby
≤1 mW
Peso
≤32±1 g
Dimensione (L×P×A)
48×30,5×21 mm
Temperatura di esercizio
-40~＋70℃
Temperatura di stoccaggio
-55~＋75℃
Resistenza agli urti
Soddisfa lo standard di test MIL-STD-810G
Resistenza alle vibrazioni
Soddisfa lo standard di test MIL-STD-810G


 Dimensione del contorno (mm)
 Modulo telemetrico laser a sicurezza oculare FW-ED03 1535nm 0
